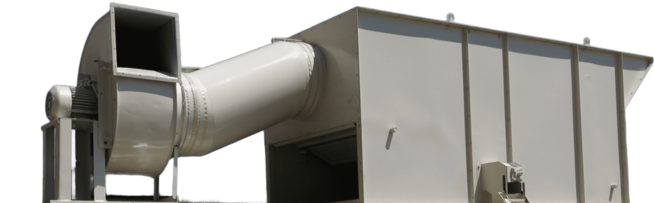

Аспирационная камера Клен-КА

Что умеет воздух и не умеют решета

Есть примеси, которые решетом не возьмешь: пыль, мелкий и легкий сор. Для них завод придумал собственную аспирационную камеру Клен-КА, и стоит она перед барабанным сепаратором - напарником ей служит Клен-БСЗ. Разделение идет в струе воздуха. Полновесное зерно струя не поднимает, оно проходит камеру насквозь и движется дальше по линии, а все, что легче, воздух подхватывает и уносит прочь из машины.

Здесь не важно, какого размера частица. Солома в обрывках, полова, щуплые и битые зерна могут проскакивать в отверстия решета вместе с семенами, и геометрией их не отсечь. А вот по парусности они отделяются.

Куда уходит пыль

Войдя в камеру, ворох растекается по всей ее ширине ровным слоем, и воздух продувает его целиком, а не только сверху. Подает воздух вентилятор, а скорость выбрана так, чтобы сор взлетал, а полноценные семена оставались в потоке.

Пыльный воздух из камеры направляется в циклон, он есть в комплекте. В циклоне поток замедляется, пыль и сор выпадают, а наружу воздух выходит чистым. Отходы копятся в одном месте, а не летают по цеху, так что под камеру подходит и закрытое помещение.

Камера в линии очистки

В комплексе подготовки семян камера входит в секцию первичной очистки, и путь вороха там такой. Из приемного бункера его поднимает нория НЗ-10, тихоходная, и подает в Клен-КА. Пыльный воздух уходит в циклон, а обеспыленный материал - в барабанный сепаратор Клен-БСЗ, где решета разбирают его на фракции. В конце стоят еще одна НЗ-10, оснащенная переключателем потока, и устройство для загрузки биг-бэгов: предварительно очищенное зерно уходит в контейнеры на хранение или на дальнейшую обработку. Как устроена вся линия, рассказано в разделе об очистке семян.

Особенно хорошо камера показывает себя на свежем ворохе, который только что вышел из комбайна: в нем больше всего пыли, обломков колосьев и остатков растений. В Свердловской области погода в уборку переменчивая, и ворох яровой пшеницы, ячменя или овса удобно пропускать через камеру и сепаратор сразу, не откладывая. Из Луганска камеру везут вместе с сепаратором транспортной компанией - до терминала на ул. Таганской, 60/1 в Екатеринбурге или до хозяйства.

Если сепаратор работает вне линии, его тоже комплектуют камерой, а порядок прежний: подача, продувка, циклон, барабан с решетами.

Что дает камера

• Барабану меньше работы. Пыль снята до него, поэтому решета заняты зерном, а не пылью и мелким сором.
• Решета дольше остаются чистыми. Пыль и растительные остатки залепляют отверстия, а когда их убирают на входе, рабочее сечение барабана сохраняется дольше.
• Меньше пыли вокруг. Ей есть куда уйти - в циклон, и она не оседает на оборудовании, на полу и на рабочих местах.
• Семенная фракция чище. Легкие частицы, способные пройти через решета заодно с семенами и испортить чистоту партии, уходят раньше.

Параметры Клен-КА подбирают под производительность сепаратора, в паре с которым она будет работать, а уточняют их при расчете комплектации.
