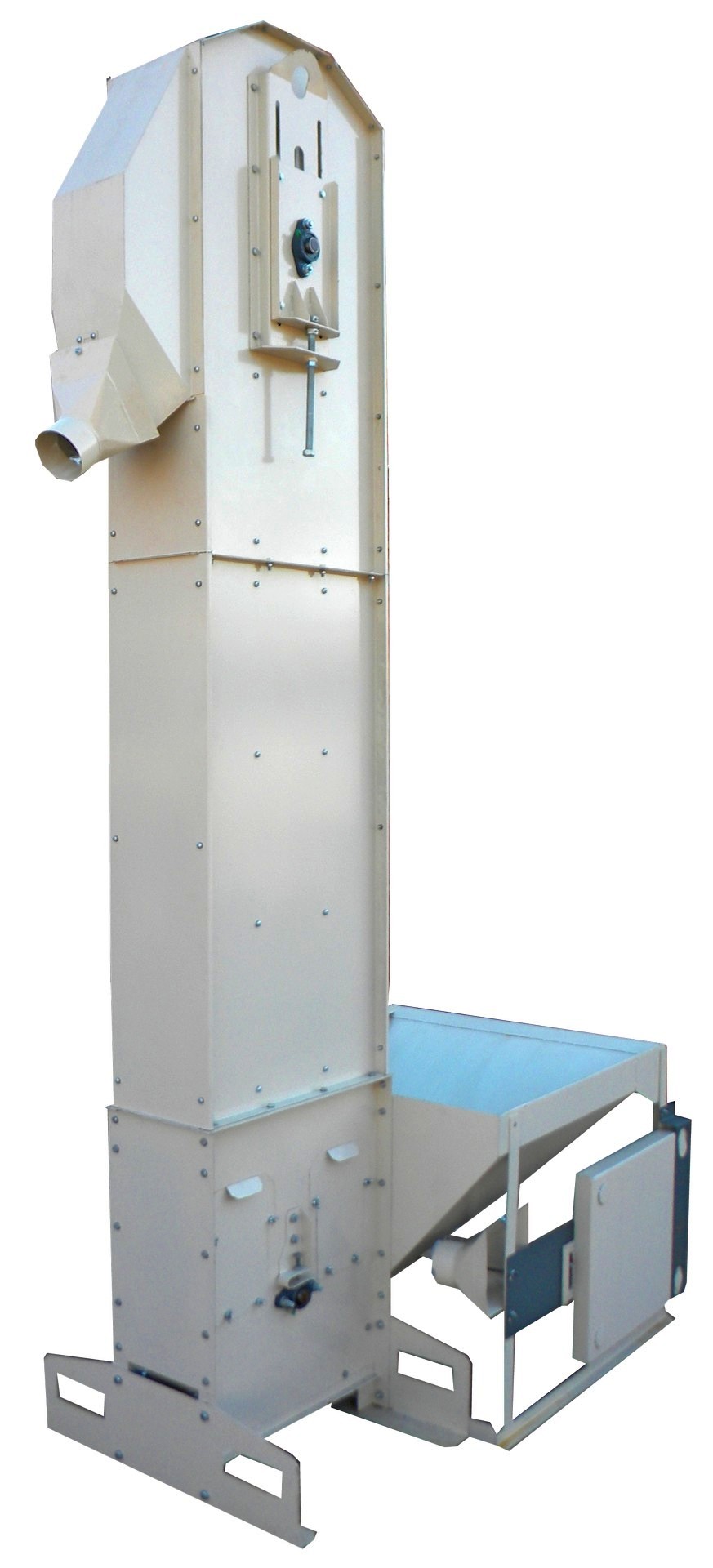

Нория тихоходная НЗ-10

Зерно, семена и прочие мелкие сыпучие материалы НЗ-10 поднимает вертикально: это ковшовый элеватор, а точнее тихоходная нория завода «Клен». Паспортные 10 т/ч она выдает на пшенице, влажность которой не выше 15%. Мотор - 1,5 кВт установленной мощности, сеть - 380 В. По другим культурам производительность не нормируется, ее определяет состояние вороха: какие в нем фракции, какой формы и поверхности семена, насколько они влажные. Из приемного бункера материал уходит наверх, на высоту выгрузки, и дальше попадает в тару, бункер или следующую машину технологической линии.

Главное требование, под которое проектировали машину, - не повредить материал. Поэтому через НЗ-10 без дробления, сколов и трещин на оболочке проходят семенные партии, подсолнечник, кукуруза, крупяные культуры и зерно после протравливания. Ее место - непрерывный подъем там, где повреждение недопустимо: селекционные и семенные участки, протравливание, фасовка готовых партий.

Лето на Среднем Урале короткое, и семенную партию яровой пшеницы, ячменя или овса лучше довезти до сеялки, не потеряв всхожести на перевалках. Для хозяйств Свердловской области, которые сами готовят семена, тихоходный подъем помогает этого добиться. Норию отправляем из Луганска транспортной компанией: принять ее можно на терминале в Екатеринбурге (620057, ул. Таганская, д. 60/1) или прямо в хозяйстве.

В чем смысл тихого хода

Предел скорости ленты - 0,8 м/с. Этим НЗ-10 и отличается от обычной черпающе-бросающей нории, где ковш на большой скорости выкидывает зерно в патрубок разгрузки. Там материал ударяется о стенки головки и сам о себя, и после такого подъема находят дробленку, трещиноватость, обрушенные и обитые семена. У тихоходной броска нет, зерно просто ссыпается через кромку ковша.

Помогает и форма ковша: его обратная сторона сделана лотком. Ссыпающееся зерно лоток подхватывает и уводит к выгрузке, вместо того чтобы оно разлеталось по головке и скатывалось вниз по шахте. Просыпание внутри головки из-за этого сведено к минимуму.

Если хотите разобраться глубже, есть статья с подробным разбором двух схем подъема.

Комплект и устройство

Поставка идет готовыми узлами:

• бункер приема вместимостью 110 л, шибер-дозатор ручной;
• башмак - основание, где находятся мотор-редуктор и приводной барабан, отсюда приводится лента;
• нижняя секция шахты, на которой закреплен пульт управления;
• верхняя головка: в ней барабан, натяжной винтовой механизм ленты, лоток выгрузки и окно для ревизии;
• тяговый орган - лента, на которой закреплены ковши.

Лента марки БКНЛ-65 в 4 слоя, 150 мм в ширину, а ковши держатся на ней на болтах. Между ковшами 160 мм, в каждый входит 0,8 л, и поток набирается часто и понемногу, а не редкими большими порциями.

Отдельно о конструкции:

• сварной станины нет, жесткость дает корпус нории, секции у нее самонесущие;
• секции и ковши выполнены из холоднокатаного листа 1,2 мм;
• под осями барабанов самоцентрирующиеся роликовые подшипники;
• механизм натяжения ленты - винтовой, повышенного класса прочности;
• в боковой панели башмака быстросъемные окна, через которые осматривают приводной барабан, а в нижней части башмака - быстросъемный люк с выдвижным поддоном: когда меняют транспортируемый материал, башмак вычищают, не разбирая;
• обод у приводного барабана решетчатый, его ребра вместе с лентой образуют наклонные каналы, и попавшие внутрь барабана семена выносятся наружу без травм;
• выгрузка рассчитана на трубы диаметром 110 мм, насадки под них есть.

Монтаж и переезды

Ни фундамента, ни земляных, ни бетонных работ нории не требуется. Ей достаточно ровного пола с бетонным или асфальтовым покрытием - подойдут крытый ток, ангар, склад или площадка элеватора. Весит нория не больше 210 кг, а ее габариты таковы: 2120 x 1290 x 3160 мм. Высота загрузки без переходника - 2 250 мм.

Перемещать ее можно погрузчиком: в опорах башмака есть прямоугольные окна под вилы, и норию переставляют по помещению или перевозят стоя, целиком. Ковши заполняются настолько, насколько открыт ручной шибер-дозатор бункера, а его выставляют по фактическому потоку вороха и по производительности той машины, что стоит в линии следующей.

Две нории в линии протравливания

В линии протравливания семян работают сразу две НЗ-10. Первая стоит на входе: семена из бункера увеличенного объема, который служит промежуточной емкостью, она поднимает в Клен-ПСБ-10, так что в барабан протравливателя-инкрустатора идет ровный поток.

Вторая стоит на выгрузке, и у нее есть переключатель потока. Им оператор посылает зерно поочередно в два приемника: один наполняется, в другом в это время меняют тару. Обработанные семена через переключатель попадают на устройство для загрузки биг-бэгов, протравливатель не останавливается, и на смену каждого контейнера линию не прерывают.

Кто ставит НЗ-10

• станции подготовки семян;
• элеваторы и хлебоприемные пункты;
• зерноочистительные комплексы, например ЗАВ;
• КЗС, то есть сушильные комплексы;
• селекционные и семенные станции;
• маслоэкстракционные производства;
• комбикормовые и мукомольные предприятия;
• фермерские хозяйства.

Засыпать материал в норию можно вручную из мешков, из мягких контейнеров или с ленточного конвейера, и на все три способа приемный бункер рассчитан. По отдельному заказу к нории идет тележка для контейнеров биг-бэг: на ней контейнер висит, пока наполняется, и на ней же его отвозят полным.

Патент

Патент на конструкцию российский, его номер RU 2 737 177 C1.

Напишите, что за культура и сколько тонн в час надо поднимать, - подберем НЗ-10 в нужном исполнении, если понадобится, с переключателем потоков, и пришлем цену. Нории делаем в Луганске и отправляем по всей России.
