Линия протравливания семян

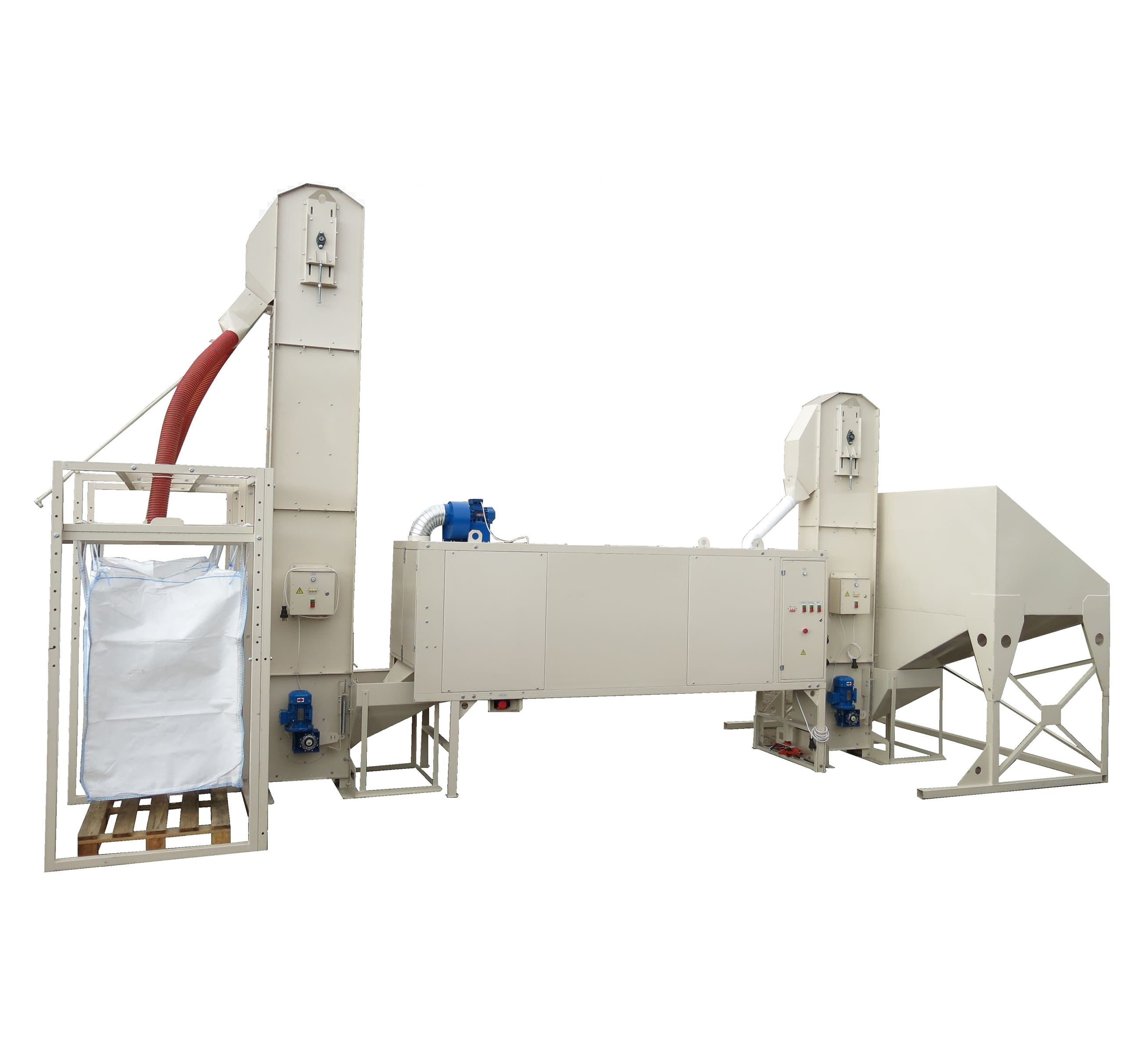

Комплекс стационарный и непрерывный: он покрывает семенной материал протравителями и инкрустирующими составами, производительность - до 10 т/ч. Состав целиком заводской, все от «Клен»: приемный бункер, две нории НЗ-10, обе тихоходные, Клен-ПСБ-10, который протравливает и инкрустирует, с баком рабочего раствора, плюс оснастка под биг-бэги.

Главная мысль конструкции - чтобы оболочка и зародыш дошли от приемного бункера до биг-бэга невредимыми. Поэтому зерно поднимают тихоходные нории: ковш у них опорожняется гравитационно, а не центробежно, а предел скорости ленты - 0,8 м/с. И поэтому препарат по семенам распределяет вращающийся барабан, а не шнек и не лопастной смеситель. Для партии семенного назначения это вопрос принципа: где микротрещины и обрушенная оболочка, там ниже всхожесть.

Под каждого заказчика линию комплектуют отдельно, смотря на культуру, на суточный объем обработки, на то, как подается ворох и по какой схеме идет отгрузка. Оборудование модульное, монтировать его можно без фундамента, без приямков и без строительства.

Из каких машин состоит линия

Машины в линии серийные, к каждой прилагается паспорт, есть и руководство по эксплуатации. Значит, любой узел можно взять отдельно и пустить в работу вне линии: нория так же подаст зерно в бункер хранения или на сепаратор, устройство загрузки биг-бэгов встанет под выгрузку другого оборудования. Протравливателю линия тоже не обязательна, но паспорт требует, чтобы подача в барабан была равномерной, и советует организовать ее из промежуточного бункера через тихоходную норию.

Увеличенный бункер на входе

Запас семян на входе держит бункер объемом 2,7 куб. м, и подача в линию не зависит от того, как часто подвозят материал. Ровный поток нужен ради точной дозировки: расход препарата выставляют в литрах в час, и при рваной подаче норма на тонну сбивается.

Загрузочная нория НЗ-10

Поднимает семена из бункера к загрузочному устройству протравливателя. Производительность - до 10 т/ч, лента движется со скоростью, не превышающей 0,8 м/с, а на двигатель приходится 1,5 кВт установленной мощности. Конструкция запатентована: RU 2 737 177 C1.

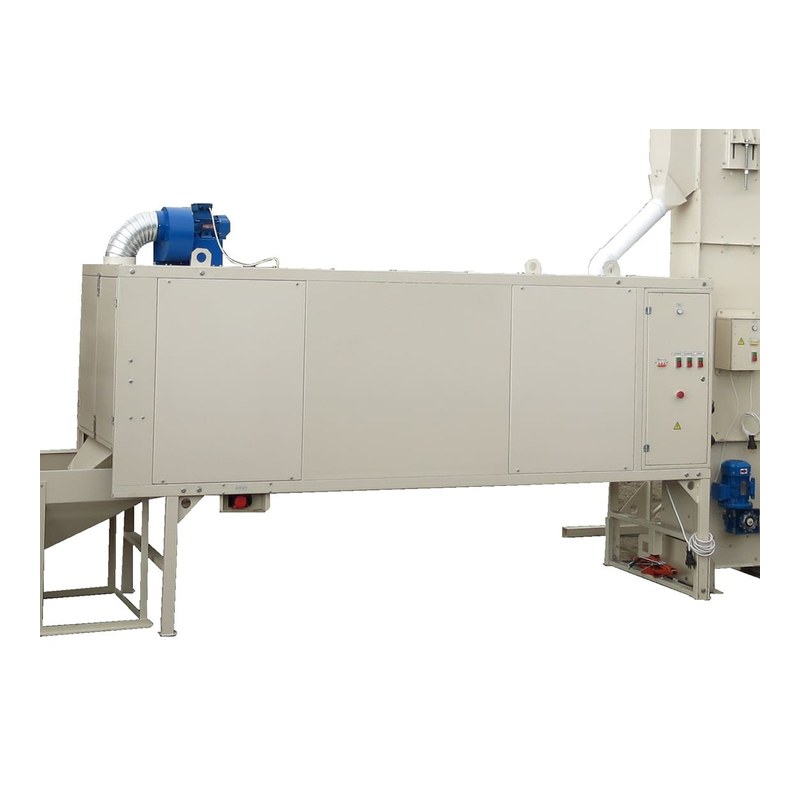

Протравливатель и инкрустатор Клен-ПСБ-10

Барабанная машина влажной обработки, которая работает непрерывно. Протравливает до 10 т/ч, инкрустирует до 2 т/ч. Сначала препарат подает распылитель на входе, а окончательно по семенам его распределяет вращающийся барабан, диаметр которого 750 мм. Масса в сборе - до 506 кг, мощность потребления - 1,9 кВт максимум.

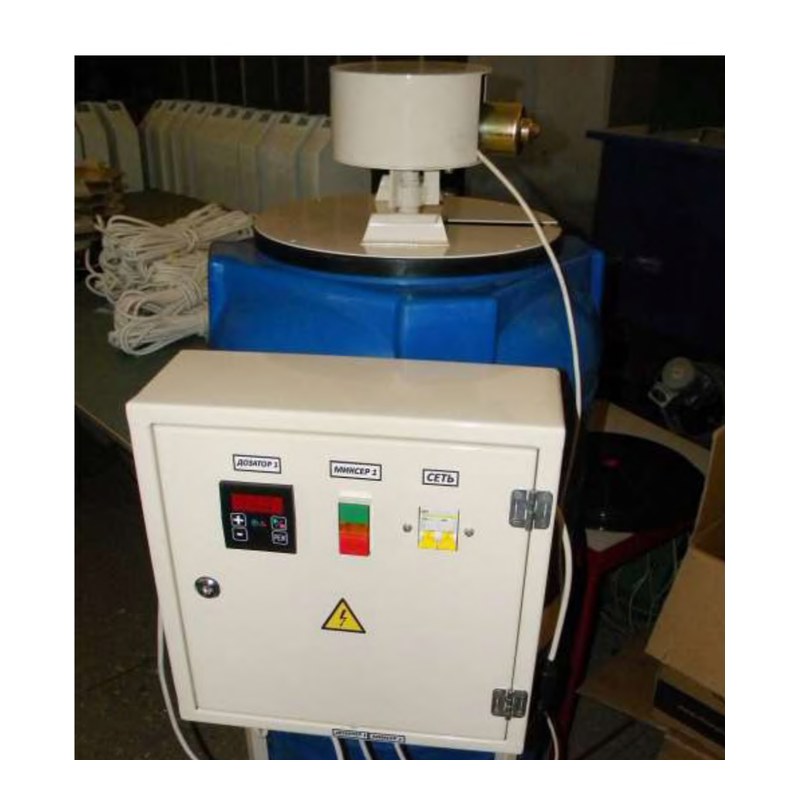

Дозирующий бак: препарат и инокулянт

Пластиковая емкость на 200 л установлена на сварной раме, в комплекте пульт управления, насос-дозатор и погружной миксер. Миксер не дает компонентам препарата оседать, пока обрабатывается партия. Насос перистальтического типа, привод у него шаговый, и заданный расход он держит в диапазоне 0,0-99,9 л/ч, меняя его шагом 0,1 л/ч. Когда препарат и инокулянт нужно вносить раздельно, к линии добавляют второй бак.

Выгрузочная нория с переключателем

Принимает семена после барабана и отправляет на затаривание. Переключатель потоков - вариант исполнения той же НЗ-10, а не самостоятельная машина: им перебрасывают выгрузку с контейнера на контейнер, оба подвешены. Биг-бэги наполняются поочередно, так что ради тары линия не встает.

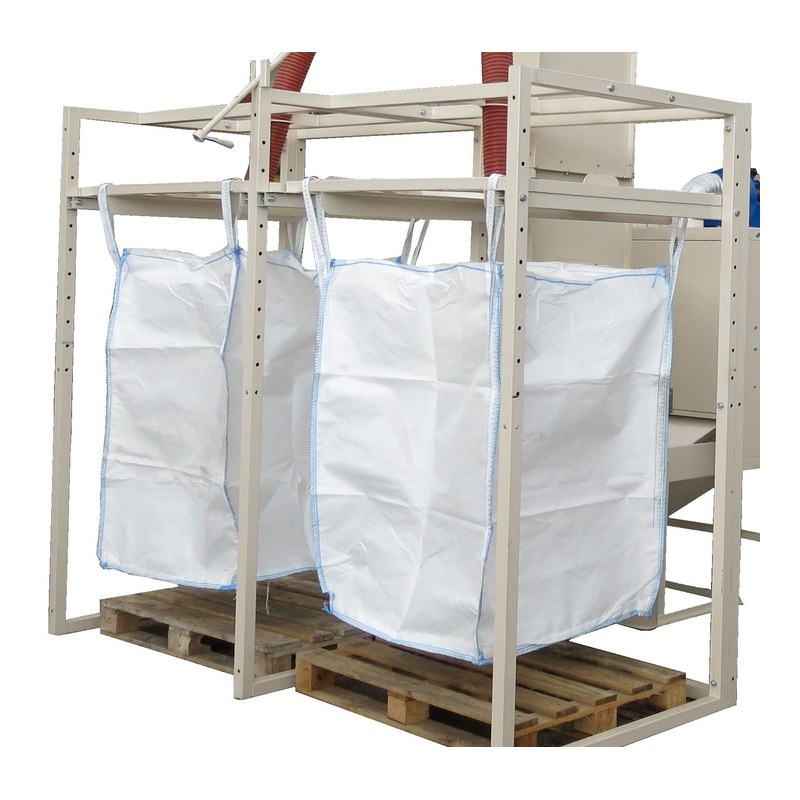

Загрузка биг-бэгов

Конструкция простая: рама с подвесом под выгрузкой нории, контейнер цепляют за петли, и он наполняется самотеком. Крепить раму к полу не нужно, ее переставляют вместе с другими узлами, а промежуточная тара в такой схеме лишняя.

Путь семени по линии

Протравливают материал, который уже очищен и откалиброван, - эту работу делает линия очистки. Семена засыпают в приемный бункер, откуда они самотеком идут в ковши нории через проходное окно, а его сечение регулируют шибером бункера.

Нория несет семена вверх, на высоту загрузки протравливателя. В верхней точке головки ковш их не швыряет: он опрокидывается, и материал сыплется в разгрузочный лоток.

Препарат попадает на семена раньше, чем они окажутся в барабане, потому что распылитель закреплен на приемном бункере протравливателя. Раствор он получает из бака, качает его перистальтический насос с шаговым приводом, а норму выставляют с пульта бака-дозатора, точность - десятые доли литра в час. Если поставщик препарата другой нормы не назвал, на 1 т семян по паспорту берут 10 л жидкости. Порошок разводят отдельно и заливают в бак уже раствором, через сито с ячейкой 0,5 мм или мельче, иначе распылитель засорится. До пуска в баке должно быть хотя бы 10 л, миксер сначала минуту гоняют, а потом он работает постоянно. Как посчитать норму под свою культуру и препарат, объясняет статья про расчет нормы рабочего раствора.

Следующая остановка - барабан диаметром 750 мм, который вращается: слой в нем пересыпается, и препарат растирается по поверхности семян. Время, которое партия проводит в барабане, регулируют наклоном рамы. Рама опирается на регулируемые опоры, и от уклона оси барабана зависит, медленнее или быстрее семена пройдут машину, причем паспорт оставляет эту настройку агроному-семеноводу. Тот же уклон переводит линию в режим инкрустации, производительность по паспорту в нем - до 2 т/ч.

После барабана обработанные семена поднимает на затаривание вторая нория. Переключатель потоков переводит выгрузку с контейнера на контейнер: пока один биг-бэг наполняется, полный отцепляют и увозят тележкой. Перецепка тары обходится без простоя.

Две комплектации

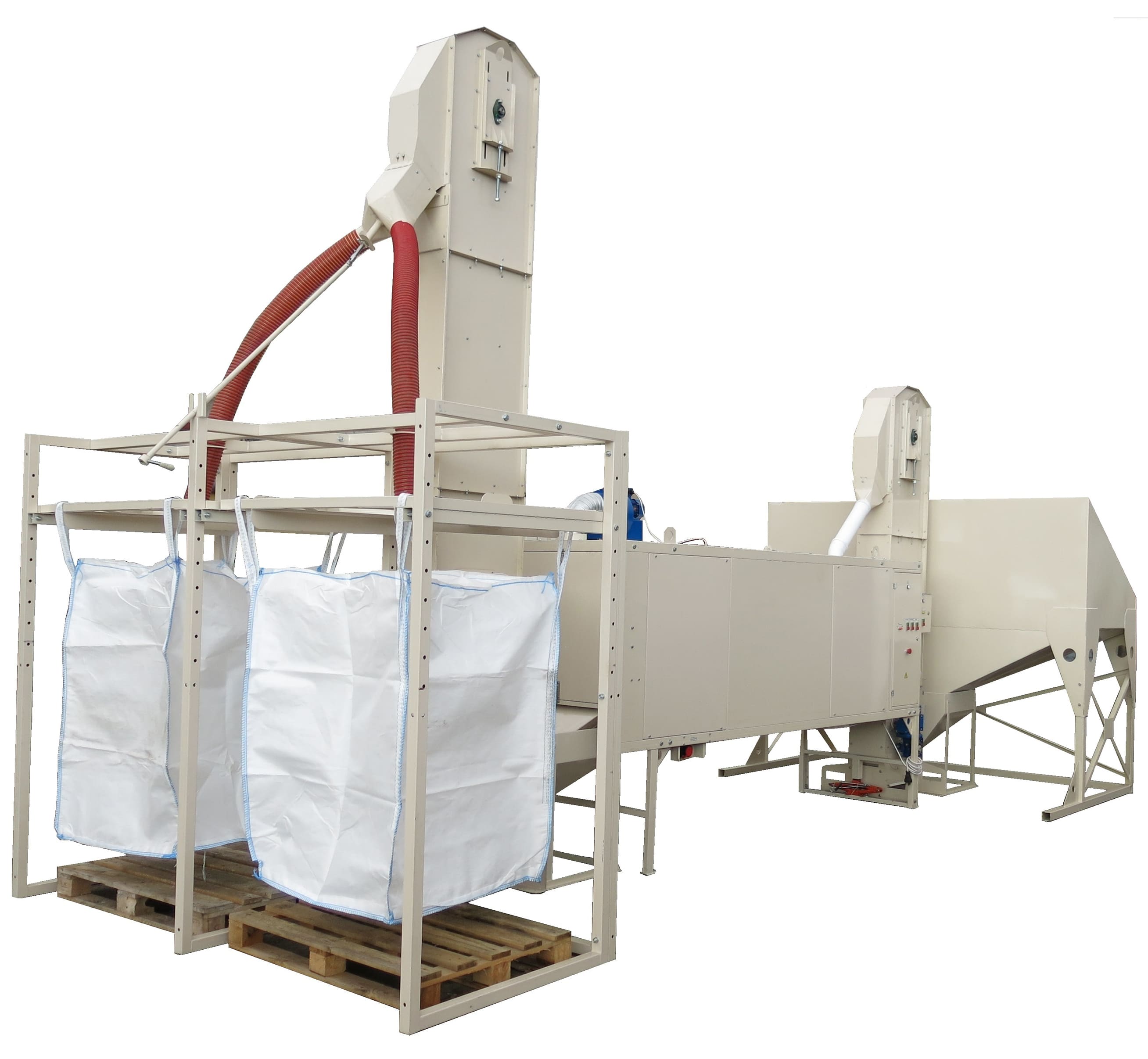

Базовых вариантов поставки два.

• С одним баком-дозатором. Основной вариант: емкость на 200 л для рабочего раствора и свой дозирующий узел.
• С двумя баками-дозаторами. Ко второму баку идет отдельный насос-дозатор, и норма расхода на нем настраивается независимо.

Зачем второй бак? Либо состав двухкомпонентный и держать компоненты в одной емкости нельзя, либо обработку ведут без перерывов и следующий замес готовят во втором баке, пока идет текущая партия. Оба сценария подробно разобраны на странице бака-дозатора для жидкого инокулянта.

Посевная на Среднем Урале зависит от переменчивой погоды, и хозяйствам Свердловской области вариант с двумя баками удобен: линия не встает между партиями, и пока протравливают яровую пшеницу или ячмень, во втором баке уже готовят раствор под следующую. Узлы линии везет из Луганска транспортная компания - до терминала в Екатеринбурге (620057, ул. Таганская, д. 60/1) или прямо на площадку хозяйства.

Точный набор узлов становится ясен при расчете, ведь от культуры, объема обработки за сутки и схемы отгрузки он меняется. Цену и срок поставки называем на комплектацию, получившуюся под вашу задачу.

Требования к площадке

• Основание из асфальта или бетона, ровное. Фундамент, земляные работы и анкерное крепление не понадобятся, но пол должен выдержать вес: 210 кг весит нория, 506 кг - протравливатель вместе с баком-дозатором.
• Сеть 380 В на 3 фазы, все узлы вместе берут около 5 кВт.
• Над норией нужен запас высоты: ее габарит по высоте 3 160 мм.
• Вытяжка. Собственный вытяжной вентилятор у протравливателя есть, и если помещение закрытое, его патрубок подключают к вентиляции, иначе выхлоп останется внутри.
• Подъезд: здесь подают материал в приемный бункер и отсюда вывозят заполненные биг-бэги.

Сборка модульно-секционная, без проекта и стройки. Поменялась планировка - норию перевозят вилочным погрузчиком в собранном виде. При смене культуры башмак нории вычищают через люк, у которого выдвижной поддон, а после работы чистой водой промывают барабан протравливателя, насос-дозатор и бак.

Линия на видео

Записи линии в работе выложены на канале завода. На них видно темп подачи, то, как семена сходят с нории на выгрузке, и как заполняются контейнеры.

Вторая запись - та же линия.

Почему семена остаются целыми

Сильнее всего семя травмируется при подъеме. Быстроходная нория опорожняет ковш центробежной силой: зерно вылетает, ударяется о головку, и появляются дробление, сколы, трещиноватость, лучше всего заметные на подсолнечнике, кукурузе и крупноплодных бобовых. У НЗ-10 наоборот: лента не разгоняется выше 0,8 м/с, ковш опрокидывается и пересыпает семена в лоток. Про ковш и башмак подробно рассказано на странице тихоходной нории НЗ-10, а две схемы подъема сопоставлены в статье о выборе между тихоходной и быстроходной норией.

Второе слабое место - нанесение препарата. В шнеке и лопастном смесителе семя движется принудительно и зажимается между стенкой и рабочим органом. В Клен-ПСБ-10 перемешивает сам барабан: вращается корпус, пересыпается слой, и препарат ложится на семена без силового давления на оболочку.

Третье - число перевалок. Их в линии две: бункер - протравливатель и протравливатель - контейнер. Промежуточных емкостей нет, руками ничего не пересыпают, и из барабана партия сразу уходит в биг-бэг.

Расскажите о культуре, объемах и площадке, - рассчитаем, из чего будет состоять линия, подберем комплектацию и назовем цену.

Заказать товар
