Протравливатель Клен-ПСБ-10

Клен-ПСБ-10 - протравливатель-инкрустатор барабанного типа: стоит стационарно, работает непрерывно, обрабатывает семена влажным способом. Препарат ложится на зерно прямо в движущемся потоке, без порций, поэтому машину не приходится останавливать, чтобы загрузить или выгрузить камеру.

Паспорт дает ему до 10 т/ч на протравливании, причем цифру замеряли на семенах пшеницы, плотность которых не ниже 780 кг/куб. м. Когда идет инкрустирование, расход рабочего раствора больше и пленке нужно успеть закрепиться на оболочке, поэтому паспортная производительность здесь до 2 т/ч. Питание - 380 В, три фазы, больше 1,9 кВт машина не потребляет, а вместе с баком весит 506 кг.

Устройство и работа

Препарат встречается с семенами раньше барабана: распылитель установлен в приемной воронке и смачивает входящий поток. Первое нанесение, таким образом, идет по россыпи зерна, а не по слою, который уже успел слежаться.

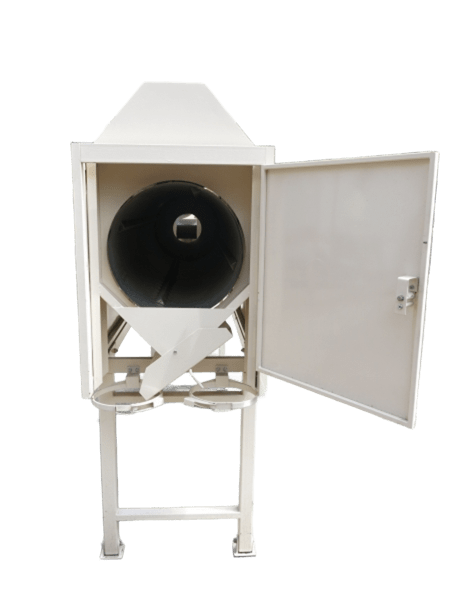

Потом семена попадают в барабан диаметром 750 мм, который вращается. Зерна перекатываются друг по другу, и препарат растягивается по оболочке каждого. Перемешивает сам барабан своим вращением, в зоне обработки нет ни шнека, ни лопастного вала, а исполнение машины не травмирует семена.

В гидросистему препарат из бака качает перистальтический насос, привод у него от шагового двигателя. Нижняя граница регулировки по паспорту - 0,0 л/ч, верхняя - 99,9 л/ч. В 200-литровом баке для рабочего раствора все время крутится погружной миксер: препарат не расслаивается, и концентрация на последней тонне партии такая же, как на первой.

Сколько семена пробудут в барабане, задают механически, меняя наклон его рамы на регулируемых опорах. Положе ось - дольше путь зерна и полнее обработка. Настраивают это под контролем агронома-семеновода, а подачу препарата пересчитывают на фактическую производительность и подправляют уже в работе.

Что входит в поставку

По паспорту комплект такой:

• протравливатель-инкрустатор в количестве 1 шт.;
• к нему бак-дозатор, тоже 1 шт.;
• и 1 шт. руководства по эксплуатации.

Протравливатель собран на сварной раме с ограждением. В нем вращающийся барабан на клиноременном подвесе с блоком привода, устройства для загрузки и разгрузки, гидросистема (трубопроводы плюс распылитель), пульты управления, насос-дозатор, миксер и пластиковый бак на отдельной сварной раме.

Пульт дозатора

Дозатор бака настраивают отдельным блоком управления: на нем четыре кнопки, индикатор светодиодный, четырехразрядный, есть режим «Работа» и режим «Тарировка». Норма меняется с шагом в 0,1 л/ч, поэтому на следующей партии ее легко повторить точно. Тарировка привязывает показания к реальной подаче конкретного раствора, ведь у каждого препарата своя вязкость и плотность. Устройство узла и его настройка описаны на странице бака-дозатора.

Культуры

Протравливатель работает с зерновыми, зернобобовыми, масличными и техническими культурами. Особо стоит сказать о сое, горохе и чечевице: у крупных бобовых оболочка лопается от жесткого перемешивания, а здесь его нет. Так же бережно машина обрабатывает кукурузу и подсолнечник, включая калиброванные семенные фракции, а еще рапс и пшеницу.

Для Свердловской области из этого списка важнее всего пшеница и рапс, а заодно ячмень и овес как зерновые. Лето здесь короткое, погода в посев переменчивая, и работа без остановок на загрузку камеры приходится кстати. Протравливатель уходит с завода в Луганске с транспортной компанией - до терминала на Таганской, 60/1 в Екатеринбурге или до хозяйства в области.

При смене культуры или сорта барабан и гидросистему промывают, на это уходит немного времени.

Если партию считают в килограммах, а не в тоннах (селекционный питомник, опытная делянка, подбор режима перед потоковой обработкой), для таких навесок у завода есть модель для лаборатории - Клен-ПСБ-0,01.

Работа в линии

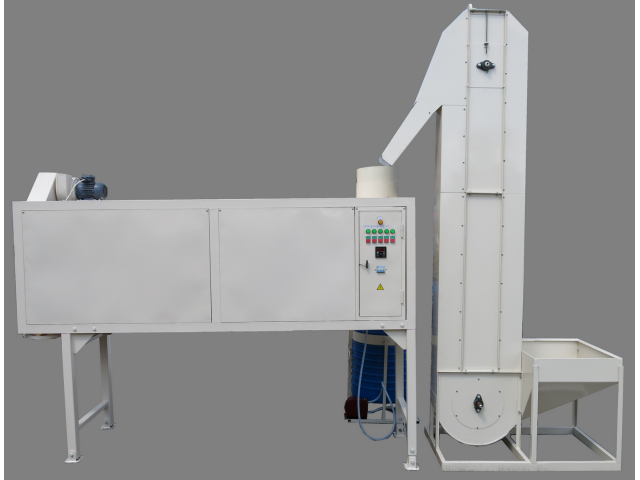

Отдельно ПСБ-10 тоже работает, но все его возможности видны в линии протравливания: там загрузка, обработка и затаривание идут единым потоком, и руками ничего не перекидывают.

Ровный результат зависит прежде всего от равномерной подачи семян в барабан. Паспорт говорит об этом прямо: если механизированной линии нет, подавать семена лучше из промежуточного бункера через тихоходную норию. НЗ-10 держит стабильный поток и не бьет семена, а бункер сглаживает провалы подачи, из-за которых доза препарата на тонну начинает гулять.

На выгрузке стоят устройство загрузки биг-бэгов и вторая нория: обработанная партия сразу оказывается в контейнере, без лопаты и хранения на полу. Фундамент под комплект не нужен, оборудование ставят на ровный бетонный или асфальтовый пол.

Если нужен второй бак-дозатор

Для двухкомпонентного состава протравливатель дооснащают вторым баком и дополнительным распылителем. Тогда по одному контуру идет средство защиты, по другому жидкий инокулянт, и каждый дозируется отдельно, со своей нормой. Базовая комплектация - один бак на 200 л.

Видео

Цены заводские, гарантия - 18 месяцев эксплуатации, гарантийным и послегарантийным обслуживанием и запчастями занимается сам завод. Расскажите, что за культура, какой объем партии, чем протравливаете и куда идет зерно после обработки. Исходя из этого подберем комплектацию: сколько нужно баков-дозаторов, один или два, понадобятся ли промежуточный бункер с норией и узел под биг-бэги. После этого назовем цену и срок поставки.
